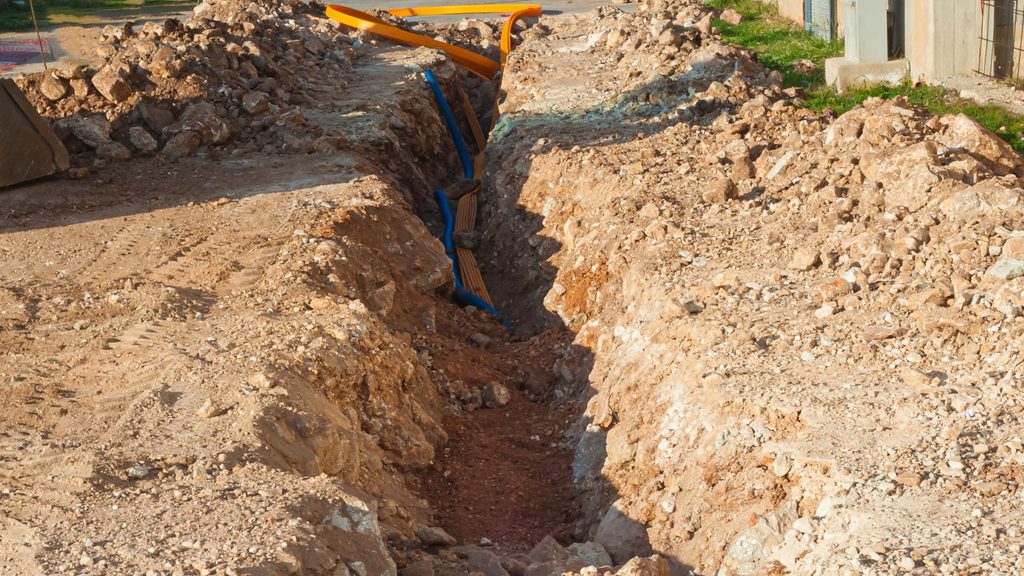

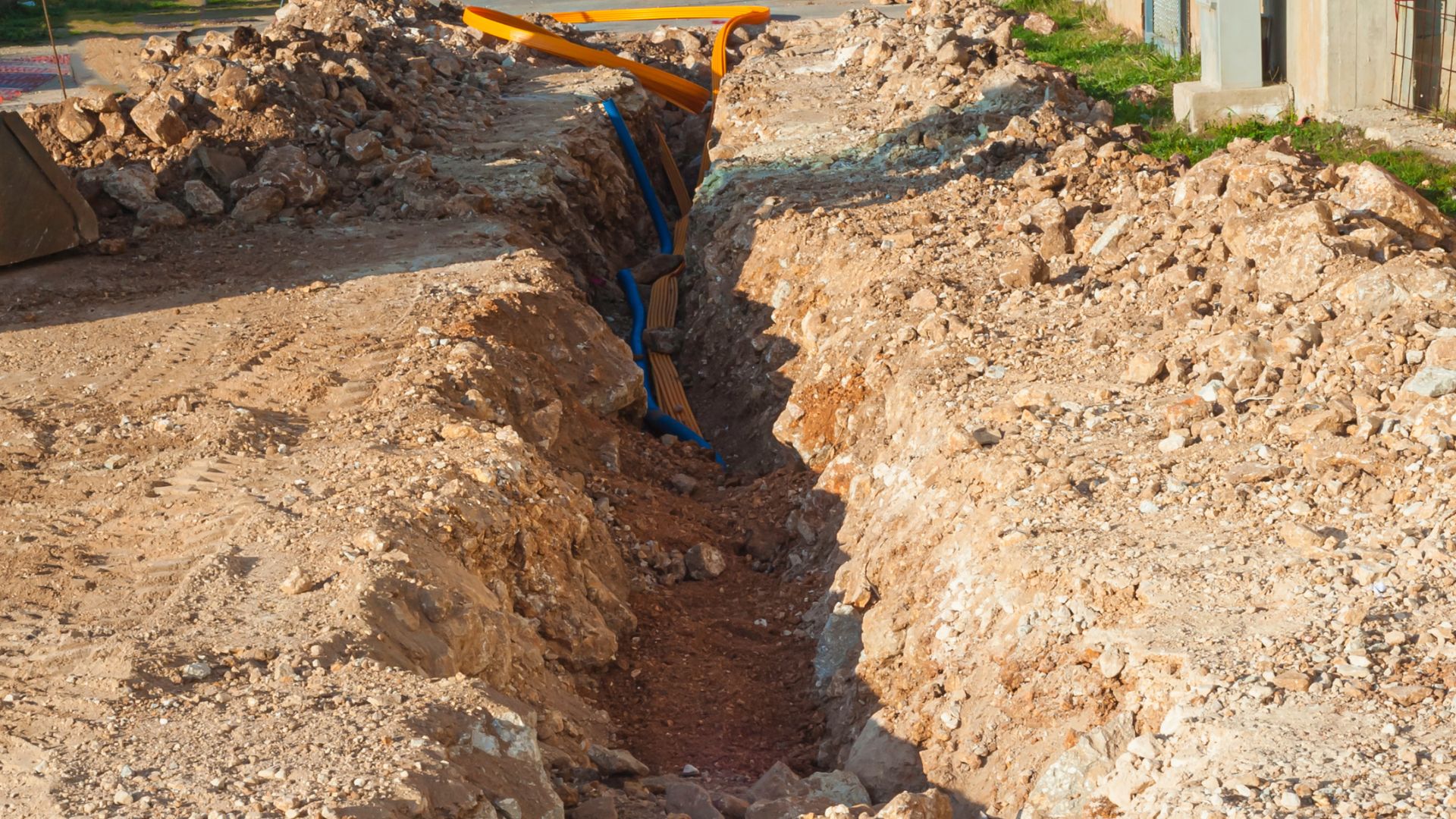

Varje gång en kabel grävs ner i marken utan skydd är det en risk man tar. En grävskopa som inte vet var kabeln ligger, tjälrörelser under vintern eller trycket från fordon ovanpå gör att oskyddade kablar tar skada – ofta utan att det syns förrän någonting slutar fungera. Ett skyddsrör för kabel i mark fungerar som en extra barriär mot dessa påfrestningar och tar smällen i stället för själva ledningen.

Det finns ett antal varianter att välja mellan beroende på kabeltyp, dimension och installationsdjup, och det är värt att förstå skillnaderna innan man börjar gräva.

Färgkoden – vad de olika färgerna betyder

Kabelskyddsrör för markinstallation levereras i tre standardfärger i Sverige, och varje färg anger vilken typ av kabel som ska läggas i röret. Det är inte en estetisk detalj utan ett säkerhetssystem: när en framtida grävmaskin träffar ett rör i marken ska den direkt kunna identifiera vad som ligger i det och agera därefter.

• Gult rör – el och kraftkablar. Används för alla typer av strömförande kablar, från belysning och uttag till kraftledningar för hushåll och fastigheter.
• Grönt rör – fiber och optokabel. Används för fiberoptiska installationer och svagströmskablar. Ofta märkt ”Svagström/OPTO”.
• Orange rör – tele och kommunikation. Används för telekablar och liknande kommunikationsinstallationer.

Det är viktigt att använda rätt färg även om kabeln som läggs är den enda i schaktet. Felaktig färg förvirrar framtida grävarbeten och kan skapa farliga situationer om någon tror att ett gult rör innehåller fiber och gräver utan tillräcklig försiktighet.

Dimensioner och vad de passar

Dimension	Kabeltyp	Typisk användning
50 mm	Belysningskabel, fiber, tele	Trädgårdsbelysning, fiber till garage, enfamiljsinstallationer
75 mm	Mellanstor kraftkabel	El till garage, carport, förråd, mindre fastigheter
90 mm	Mellanstor kraft- och telekabel	Kommunal infrastruktur, mellanstora industriprojekt
110 mm	Stor kraftkabel	Kraftmatning till fastigheter, trafikkablar, tyngre industri

Tumregeln är att rörets inre diameter ska vara minst 1,2 gånger kabelns ytterdiameter. Det ger tillräckligt spelrum för att dra kabeln utan att den kärvar, och utrymme för framtida tilläggskablar om behovet förändras. Den som vill köpa skyddsrör för kabel i mark (https://markgrossen.se/ror-slang/kabelskydd/) hittar hos Markgrossen dimensioner i 50, 75, 90 och 110 mm i alla tre standardfärger, i både 6 meters raka rör och 25 eller 50 meters rullar.

Rakt rör eller böjlig rulle?

Det finns två huvudformat: raka 6-metersrör och böjliga rullar på 25 eller 50 meter.

Raka rör passar för installationer längs en rak sträcka med lågt antal böjar. De är styva och tål mekanisk påverkan bättre men kräver kopplingsstycken och skarvar vid varje riktningsändring. En 90-graders böj kräver minst 6 meters råmaterial utan att röret bryts, vilket gör raka rör olämpliga för tighta kurvor.

Böjliga rullar är mer hanterbara i komplexa installationer med kurvor, hinder och varierande djup. Den dubbelväggiga konstruktionen med korrugerad utsida och slät insida kombinerar flexibilitet med hållfasthet. Dragtråden som följer med i röret gör det enkelt att dra kabeln utan hjälpverktyg, och en förmonterad skarvmuff ingår ofta för enkel förlängning.

Hur djupt ska röret läggas?

Förläggningsdjupet styrs av kabeltyp och svenska branschstandarder:

• El och kraftkabel – minimum 35 cm, maximum 1 meter under markytan
• Fiber och tele – normalt minimum 40 cm för att skydda mot grävskador och tjälpåverkan
• Under körbana eller hårdgjord yta – djupare förläggning rekommenderas, ofta 60 cm eller mer beroende på trafikbelastning

Djupare förläggning ger bättre skydd men ökar schaktkostnaden. Det är en avvägning som beror på vad som grävs och hur känslig installationen är för framtida markarbeten på platsen.

Märkband – ett komplement som ofta glöms bort

Kabelskyddsrörets färg är det primära identifieringssystemet, men ett komplement är att lägga ett varningsband i marken ungefär 20–30 cm ovanför röret. Bandet är 125 mm brett och tillverkat av LDPE-plast i samma färgkod som röret: gult för el, grönt för fiber.

Nästa gång någon gräver i närheten träffar spaden bandet långt innan röret och kabeln, vilket ger en tidig varning om att det finns en installation i marken. Det är en billig försäkring mot dyrare grävskador, och det är en del av rekommendationerna i EBR-standarden för markinstallationer.

Praktiska saker att ha koll på inför installation

• Rätt färg för rätt kabel – blanda aldrig färger; en felaktig märkning skapar förvirring och säkerhetsrisker för framtida arbeten
• Dragtråd i rullen – kontrollera att rullen levereras med dragtråd; utan den är kabeldragning betydligt svårare, framförallt i längre sträckor
• Skarvmuffar – vid förlängning behövs skarvmuffar som tätar skarven mot inträngande vatten och jord; många leveranser inkluderar en muff men kontrollera inför köpet
• Proppar i rörändarna – täck öppna rörändar med proppar under och efter installation för att förhindra att jord och vatten tränger in
• Varningsband ovanpå röret – ett 20–30 cm varningsband direkt ovanpå röret i korrekt färg minskar risken för grävskador markant
• Dokumentera sträckan – ta mått och foto på installationen innan schaktet fylls igen; det sparar mycket tid om röret behöver lokaliseras i framtiden

Ett kabelskyddsrör av rätt dimension, i rätt färg och på rätt djup är en installation som sköter sig utan underhåll i decennier. Det är en liten extra kostnad i ett markprojekt som betalar sig första gången det väl behövs.
